平板導熱系數儀湘科DRPL-3B大量程小尺寸樣品導熱系數測試儀，防護平板熱流計法

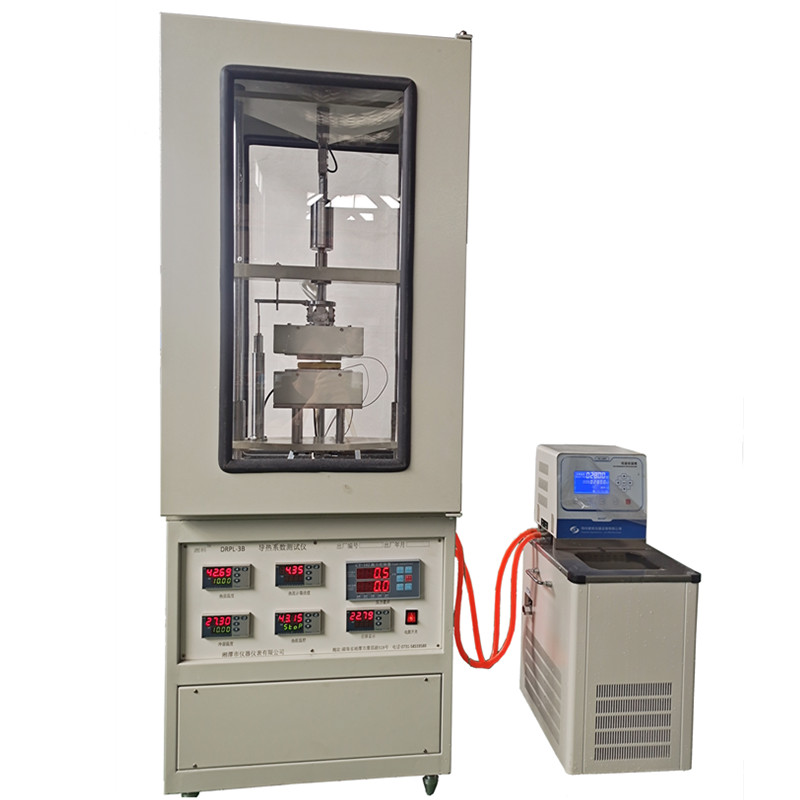

湘科DRPL-3B導熱系數測試儀（防護平板熱流計法）
一、概述
本儀器采用國際上流行的熱流計檢測導熱系數方法，配計算機實現全自動檢測，是在我公司原DRPL-2基礎上優化設計而成，增加自動加壓，自動測厚功能，可做不同壓力下的測試，并減少了人工測量的誤差，適應各種常見材料導熱系數及熱阻的測試要求。
本儀器基于穩態平板法測試原理，在熱面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面，測量傳遞的熱流，再根據試樣的厚度和傳熱面積可計算導熱系數和熱阻。此測試方法簡便，快捷，重復性好。非常適用于材料傳熱方面的研究和開發?？捎糜谀猃垺⑺芰?、硅橡膠、石墨、保溫材料等測試，廣泛應用在大專院校、科研院所、質檢、廠礦。
本儀器參考標準：ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法；GB10295-2008絕熱材料穩態熱阻及有關特性的測定（熱流計法）。
二、主要技術參數
1、導熱系數范圍：低導熱材料0.0100~5W/mk；高導熱材料3~500W/mk，精確至小數點后四位；
2、精確度：優于±4％、重復性：±2%。
3、熱面溫度：室溫+10~150.00℃或室溫+10~ 300.00℃，兩種規格任選;采用高數度數顯表測溫，分辨率0.1℃。
4、冷面溫度：5~70℃，配恒溫水槽制冷;采用高數度數顯表測溫，0.2級精度，分辯率0.01℃。
5、熱面溫控：室溫+10~150.00℃或室溫+10~300.00℃，兩種規格任選;分辨率0.1℃，平板加熱器，雙向可控硅控制。
6、采用計算機自動測試，數據處理，并可生成檢測報告，打印輸出。
7、熱流量范圍：80-2000W/m2。
8、采用有機玻璃防風罩，可直接觀察實驗過程。
9、測試面尺寸：100×100mm，
10、配帶護熱裝置，以保證測試精度；
11、帶自動加壓、自動測厚功能，檢測不同壓力狀態下的導熱系數及熱阻，非常適用于有壓縮性的材料：
自動壓力測量：0.0～1000.0N，
自動位移測量：0.00～100.00mm，
12、加卸載方式：步進電機，
13、電壓：220V,50HZ。
14、加配粉體樣品框，可做粉體的檢測。
儀器配置：含DRPL-3B測試主機壹臺，軟件壹套，有機玻璃防風罩壹臺，高精度恒溫水槽壹臺，電腦壹臺（按合同配置）。
