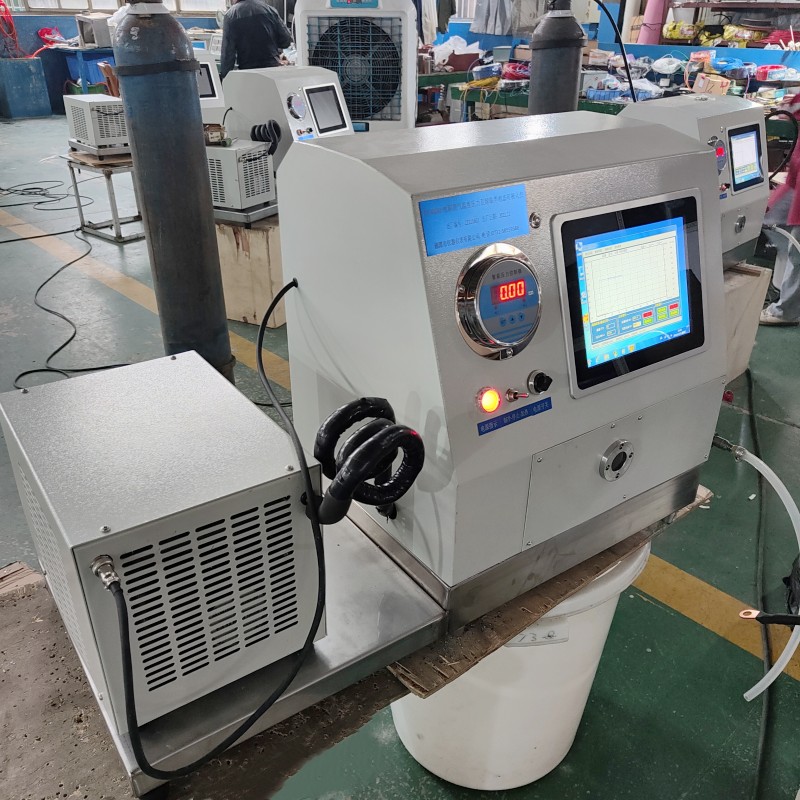

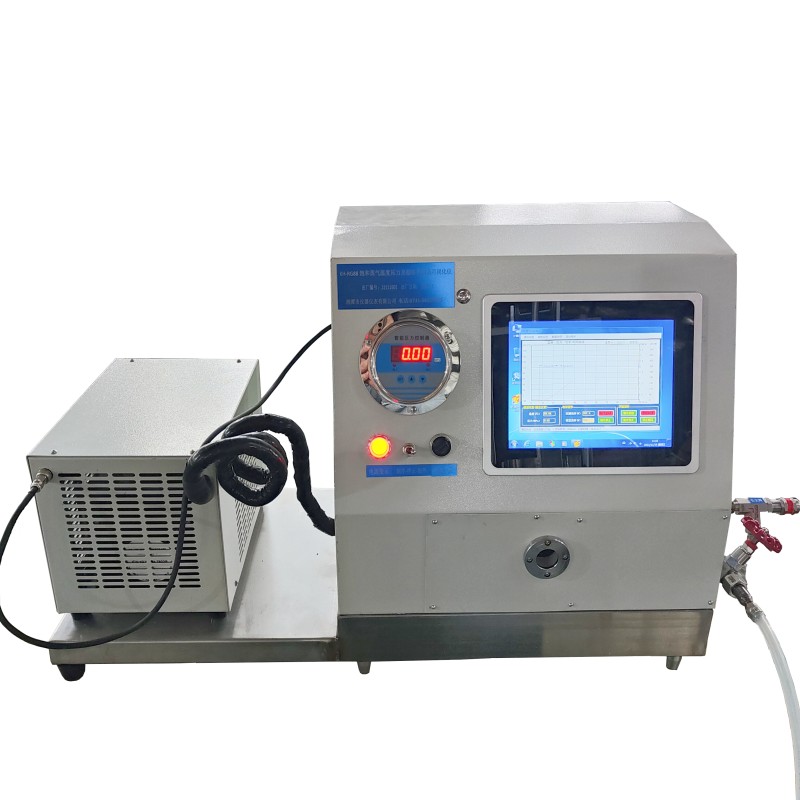

平板導熱系數儀湘科XK-RG88飽和蒸氣溫度壓力及超臨界相態可視化儀
一、概述：
飽和蒸氣溫度壓力及超臨界相態可視化儀可用于高校學生熱力學、熱工基礎、制冷原理等相關課程教學實驗。實驗臺可更換不同工質，在滿足普通教學的同時還可讓學生進行不同工質超臨界相態和臨界乳光現象實驗。實驗臺造型美觀大方、設計結構緊湊合理、測量精度高、測試范圍廣，有利于增強了學生創新實踐能力、開闊學生眼界、提高教學質量。
二、實驗內容
1、工質氣液飽和蒸汽壓力與溫度的實驗;
2、工質亞臨界過度到臨界、超臨界時的臨界乳光現象觀測和對應的溫度、壓力情況實驗。
三、主要特點
1) 測試范圍廣，支持多種工質（R600a、R134a、R410A、CO2、水等）；
2) 大直徑可視，LED背光燈，方便觀察工質狀態；
3) 內置加熱/制冷系統，可快速加熱或冷卻，可恒溫控制；低溫可達零下4度左右。
4) 界面美觀，可生成實驗報表，可USB導出實驗數據。
四、主要技術參數
1、可視承壓罐體由厚壁不銹鋼罐體及雙層高強度石英玻璃裝配組成，系統承壓力最高可達10 MPa,可使工質達到亞臨界及超臨界狀態，壓力范圍：0~10 MPa，同時帶有壓力報警和超壓保護系統；
2、溫度范圍：室溫~150℃，實驗臺帶溫度報警和超溫保護系統，保證實驗過程安全可靠；
3、高精度壓力傳感器(0-10MPa)、溫度傳感器(0-300°C),測試精度優于1%；
4、觸摸屏實時顯示系統溫度、壓力、功率等數據及數據曲線，并可生成實驗報表，可U盤導岀實驗數據，便于學生進行實驗數據分析；
5、加熱器契合罐體結構，加熱傳熱均勻，加熱量(0-500W)可無級調節；
6、為保證視覺體驗，箱體后蓋裝有新型LED燈，視覺效果柔和、均勻視窗后面可放圖片做背景來了解臨界過程的界面變化，便于觀察實驗現象；
7、箱體內部自帶冷卻系統，確保實驗快速啟停，提高實驗效率。
8、外形尺寸：長1000 mm×寬400 mm×高600mm
9、風冷卻處理系統一套，配置外置小型壓縮機，可冷卻處理甲烷氣和水或者二氧化碳?xì)怏w的水合物的氣固轉化過程，冷卻溫度可降至零下4度左右，氣轉固實驗轉化完成需要10分鐘左右。
10、可通過壓力數顯表來顯示測試壓力數值范圍，同時也在觸摸屏上顯示出來。
配置：含XK-RG88可視化儀主機壹臺，軟件壹份，空氣壓縮機壹臺。
